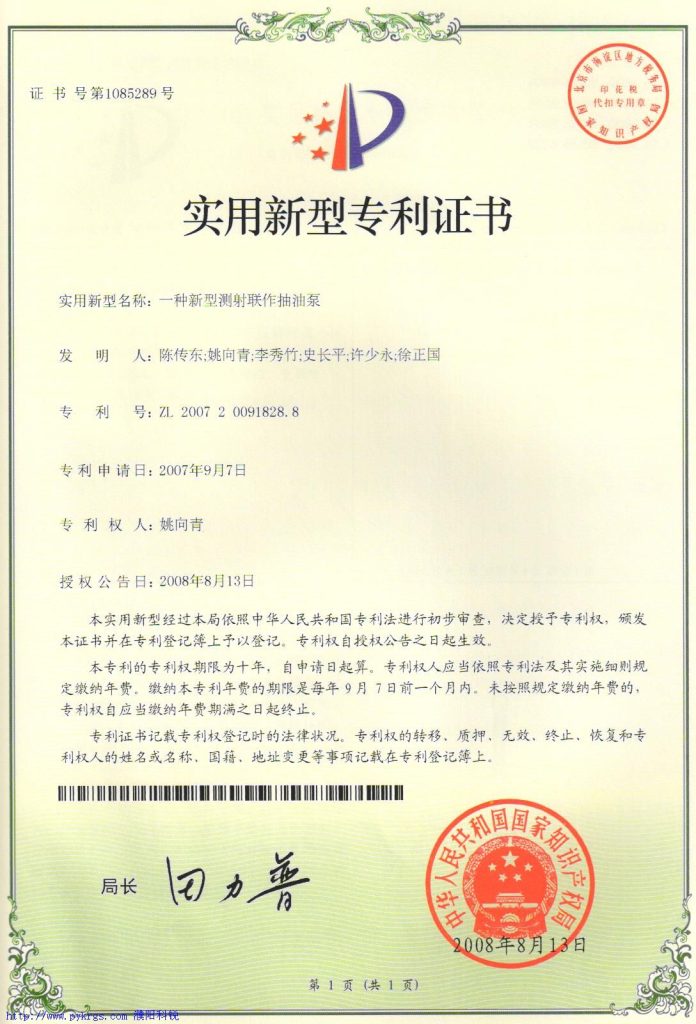

证书号第1085289号
实用新型专利证书
实用新型名称：一种新型测射联作抽油泵
发明人：陈传东;姚向青;李秀竹;史长平;许少永;徐正国
专利号：ZL 2007 2 0091828.8
专利申请日：2007年9月7日
专利权人：姚向青
授权公告日：2008年8月13日
一种新型测射联作抽油泵说明书
一、技术领域：本实用新型涉及油田井下工具作业，尤其是一种新型测射联作抽油泵。
二、背景技术：目前油井中使用的测射联作抽油泵主要有如下缺点： 1、采用整体固定阀投入式，这样的结构使油流通道变小，抽油效率降 低，密封不可靠；2、泵筒无外管保护，当泵筒受到较大的拉力时易变 形造成卡泵；3、出油口在固定阀上部，下入抽油杆时易把油管壁上的 垢、蜡等沉积在固定阀内，造成球阀堵死。
三、发明内容：本实用新型的目的是提供密封可靠、寿命长的一种 新型测射联作抽油泵，它克服了其它技术的缺点，本实用新型的目的是 这样实现的，它是由上接头、上游动阀罩、扶正套、上游动阀、双公接 头、泵筒、外管、柱塞、下游动阀罩、下游动阀、游动压帽、变径接箍、 固定阀外壳、卡子芯轴、过流管、卡子、弹簧、限位帽、固定阀罩、固 定阀球、“O”型圈、固定阀座、下接头连接而成，上接头与外管螺纹连 接，外管下端与变径接箍螺纹连接，组成外管总成。
上游动阀罩内安装有上游动阀，双公接头与上游动阀由螺纹连接， 将上游动阀限位于游动罩内，双公接头与柱塞由螺纹连接，柱塞下端与 下游动阀罩螺纹连接，游动阀压帽与下游动阀罩螺纹连接，将下游动阀 限位于下游动阀罩内，组成柱塞总成。
扶正套与泵筒螺纹连接，泵筒下端与固定阀外壳螺纹连接，过流 管与固定阀罩螺纹连接，过流管上有多个小孔，油流从此孔进入泵筒， 过流管的内壁上有个环形槽，此槽可以与卡子上的槽配合，固定阀罩上 有两个“O”型圈，台阶外壁上开有四个长槽，油流由此槽进入，固定 阀罩与固定阀外壳螺纹连接，固定阀罩与下接头螺纹连接，将固定阀座 限位于固定阀罩内，组成泵筒总成。
卡子芯轴上安装有三个卡子，卡子与卡子芯轴之间安装弹簧，卡子 芯轴两端安装有限位帽，将卡子定位在卡子芯轴上，组成卡子总成。
泵筒总成与外管总成由变径接箍螺纹连接，固定阀球位于固定阀罩 内的固定阀座上。
工作时，泵筒总成与外管总成由变径接箍螺纹连接，固定阀球位于 固定阀罩内的固定阀座上(此时取出固定阀球和卡子总成，泵筒上下连 通，可通过测试仪器及射孔棒)，下接头与通过油管与射孔枪相连下入 设计深度，下入测试仪器精确测试射孔枪的位置，当射孔枪的位置确定 后起出测试仪器，从井口处投入射孔棒，触发射孔枪射孔，射孔完成后 投入固定阀球，试压验管，当验管合格后投入卡子总成，当卡子总成进 入过流管时，卡在过流管的台阶上，从而将固定阀球限位于阀罩内，下 入柱塞开始抽油工作。
本实用新型的意义：一是采用投球方式，密封可靠，且油流通道增 大；二是泵筒外有保护管，原筒不受拉力的影响，使用寿命长；三是泵 上部的油管内沉砂不易将阀球堵塞；四是测、射联作，避免地层压力变 化而带来的不安全因素，有效地保护油层。
四、附图说明：图1为一种新型测射联作抽油泵的结构示意图，图 中1、上接头 2、上游动阀罩 3、扶正套 4、上游动阀 5、 双公接头 6、泵筒 7、外管 8、柱塞 9、下游动阀罩 10、 下游动阀 11、游动阀压帽 12、变径接箍 13、固定阀外壳 14、卡子芯轴 15、过流管 16、卡子 17、弹簧 18、限位 帽 19、固定阀罩 20、固定阀球 21、“O”型圈 22、固定 阀座 23、下接头
五、具体实施方式：在图1中，上接头1与外管7螺纹连接，外管 7下端与变径接箍12螺纹连接，组成外管总成。
上游动阀罩2内安装有上游动阀4，双公接头5与上游动阀4由螺 纹连接，将上游动阀4限位于上游动阀罩2内，双公接头5与柱塞8由 螺纹连接，柱塞8下端与下游动阀罩9螺纹连接，游动阀压帽11与下游 动阀罩9螺纹连接，将下游动阀10限位于下游动阀罩9内，组成柱塞 总成。
扶正套3与泵筒6螺纹连接，泵筒6下端与固定阀外壳13螺纹连 接，过流管15与固定阀罩19螺纹连接，过流管15上有多个小孔，油 流从此孔进入泵筒6，过流管15的内壁上有个环形槽，此槽可以与卡子 16上的槽配合，固定阀罩19上有两个“O”型圈21，台阶外壁上开有 四个长槽，油流由此槽进入，固定阀罩19与固定阀外壳13螺纹连接， 固定阀罩19与下接头23螺纹连接，将固定阀座22限位于固定阀罩19 内，组成泵筒总成。
卡子芯轴14上安装有三个卡子16，卡子16与卡子芯轴14之间安 装弹簧17，卡子芯轴14两端安装有限位帽18，将卡子16定位在卡子 芯轴14上，组成卡子总成。
泵筒总成与外管总成由变径接箍12螺纹连接，固定阀球20位于固 定阀罩19内的固定阀座22上。
